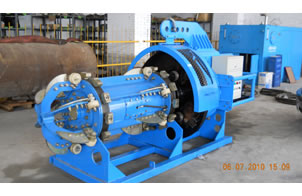

Maquinaria biseladora de tuberías

Descripciónde la máquina biseladora de tuberías:
Esta máquina de sellado de extremos de tuberías es uno de los equipos que encajan con la máquina automática de soldadura y está compuesta principalmete por un sistema de expansión, partes axiales principales, herramientas, sistema de poleas, sistema hidráulico, y un sistema electrónico. Por otro lado, todos sus componentes son anticorrosivos y pueden funcionar normalmente a temperaturas de 50 ºC.

Características de la máquinaria biseladora de tuberías:
1. Los sitemas de sujeción son intercambiables y cada uno puede manipular tuberías de dos tamaños diferentes.
2. Puede equiparse con sistemas de sujeción específicos de acuerdo con los requerimientos del usuario.
3. Es capaz de adaptares fácilmente a varios bordes de configuración incluso el modificado borde tipo “J” para las máquinas de soldadura automáticas.
4. Los cepillos incorporados pueden limpiar tanto el interior como el exterior de los tubos cuando la máquina está funcionando.
5. Las unidades de potencia también están disponibles bajo demanda.

NO.	Modelo Parámetros	PFM 0812	PFM 1216	PFM 1620	PFM 2024	PFM 2430	PFM 3036	PFM 3642		PFM 4248	PFM 4854	PFM 5460
1	Ámbito de la tubería, diámetro (mm)	φ203 ~φ305 φ355	φ305 ~φ406	φ406 ~φ508	φ508 ~φ610	φ610 ~φ762	φ762 ~φ914	φ914 ~φ1066		φ1066 ~φ1219	φ1219 ~φ1372	φ1372 ~φ1524
2	Ámbito de la tubería, grosor de su pared (mm)	5~10	8-15	9-15	9-20	10~20	10~25	12.5~25		15~30	17.5~30	17.5~30
3	Tipo de extremo de la tubería	Y-type / U-type pipe end
4	Fuerza principal de corte (N)	5880	8820	10290	13720	15680	19600	19600		23520	23520	23520
5	Fuerza de corte (Nm)	1200	2390	2620	4200	5980	8960	10500		14350	16140	18000
6	Fuerza de llenado del tanque de aceite (N)	25000	40000	40000	60000	60000	80000	80000		90000	90000	100000
7	Rendimiento del corte	0-0.3	0-0.3	0-0.35	0-0.35	0-0.4	0-0.4	0-0.4		0-0.4	0-0.4	0-0.4
8	Velocidad del eje pricipal (r/min)	0-100	0-100	0-80	0-80	0-60	0-60	0-60		0-60	0-40	0-40
9	Velocidad de alimentación de las cuchillas	0-30
10	Distancia de movimiento de las cuchillas (mm)	80
11	Potencia diesel de la bomba hidráulica	60	60	80	80	90	90	118	118		140	140
12	Main components Componentes principales	1.Main cutting motor: DANFOSS 1. Principal motor de corte: DANFOS 2. Hydraulic pump, valve: American PARKER / Japanese YUKEN / Korea Hydraulic / Taiwan Compass 2. Bomba hidráulica, válvula: American PARKER/Japanese YUEN/Korean Hydraulic/Taiwan compass 3.Control system: Siemens 3. Sistemas de control Siemens
13	Overall dimension(L×W×H)(mm) Dimensiones totales D d	2200 ×600 ×1000	2500 ×600 ×1000	2600 ×700 ×1200	2800 ×800 ×1200	2900 ×950 ×1300	3000 ×1100 ×1450	3000 ×1200 ×1500	3000 ×1250 ×1580		3200 ×1300 ×1600	3500 ×1400 ×1800
14	Weight of machine tool ( Kg) Peso de la máquina	800	900	1200	1500	1800	2000	2200	2350		2500	3000

Nota:La fórmula para el cálculo para una caja mediana de acero es: 1960 (fuerza de corte por mm2) x grosor de pared x cantidad de corte.

Establecida en 1999, Wuxi ABK Machinery Co.Ltd es un fabricante profesional de maquinaria biseladora de tuberías en China. Tenemos también otros productos incluyendo la fabricación de torres eólicas, fabricación vigas con perfiles soldados en H, máquina de corte CNC equipos de tubos para soldar, máquina rectificadora, máquina perfiladora de tubos, máquina curvadora de chapas, etc.
Hemos obtenido la norma ISO y la certificación CE. También ofrecemos el servicio OEM. Nuestros productos son apreciados por clientes de muchos países como: España, India, Alemania, Sud África, Brasil, Chile, Argentina, Rusia, Italia, Francia, Vietnam entre otros. Si usted está interesado en nuestras máquinas biseladoras de tuberías, por favor no dude en ponerse en contacto con nosotros cuando lo desee.
